Zwischenereignisse
Definition
Zwischenereignisse sind Wartezustände im Prozess, die nicht auf eine Benutzerinteraktion warten, sondern auf Ereignisse im CRM-System.
E-Mail-Eingang
![](../../../__attachments/8095750/bpm.palette.48x48.MessageIntermediateInEvent.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)

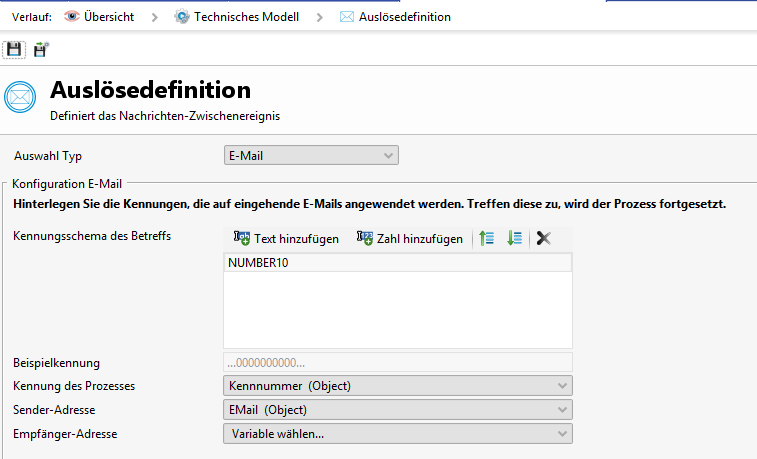

Wartet der Prozess auf einen E-Mail-Import, so muss diese Mail besonderen Kriterien entsprechen, um den Prozess fortzusetzen. Diese Kriterien sind:
Kennungsschema des Betreffs: Der Aufbau der Kennung, bestehend aus festen Texten und Ziffernfolgen mit definierter Länge, die im Betreff enthalten sein müssen.
Kennung des Prozesses: Wählen Sie eine Variable aus, die zur Laufzeit die Kennung des Prozesses enthält. Die Kennung muss im Betreff der E-Mail enthalten sein, um diesen Prozess fortzusetzen, wie z.B. eine Ticketnummer oder Vertragsnummer.
Sender-Adresse (optional): Die E-Mail-Adresse des Senders. Wird hier keine Variable gesetzt, so wird die Sender-Adresse beim Import nicht geprüft.
Empfänger-Adresse (optional): Die E-Mail-Adresse eines der Empfänger. Wird hier keine Variable gesetzt, so werden die Empfänger-Adressen beim Import nicht geprüft.
![](../../../__attachments/8095750/BPM-20130521-1641.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)
Für das Kennungsschema des Betreffs können Sie feste Texte und Zahlen über die Schalter hinzufügen. Für die Kennung TICKET004711
müssen z. B. der Text TICKET
und eine Zahl mit 6 Ziffern (NUMBER6
) dem Schema hinzugefügt werden.
Wurde beim E-Mail-Import eine E-Mail eindeutig dem Prozess zugeordnet, so wird der Prozess weitergeführt und die importierte Aktivität als Variable container
mitgegeben (vgl. Start-Ereignis Mail-Import). Werden mehrere Prozesse eindeutig zur E-Mail identifiziert, so werden diese nacheinander fortgesetzt.
Beim Fortsetzen des Prozesses stehen die folgenden Variablen im Prozess analog zum Start-Ereignis E-Mail-Import zur Verfügung:
eventName:
ActivityImportEvent
container: Der aus dem Mailimport generierte Aktivität -Datensatz
NewMail:
true
für einen neuen Datensatz,false
für die Aktualisierung.Sender: Die Email-Adresse des Senders.
Recipients: Eine Liste von Email-Adressen der Empfänger.
Zeitliches Zwischenereignis

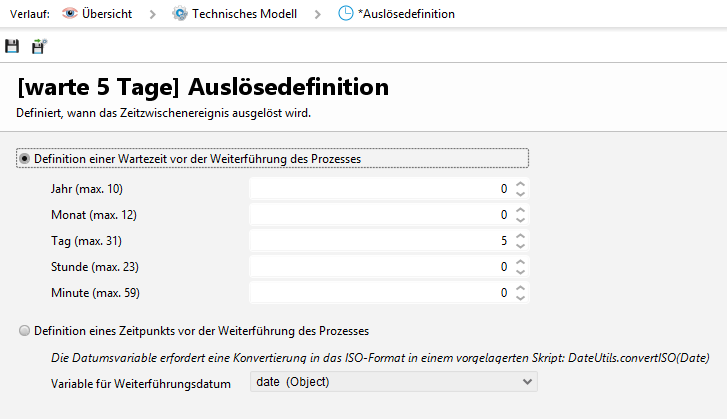

Für die Konfiguration des zeitlichen Zwischenereignisses können Sie eine relative Zeitangabe hinterlegen.
![](../../../__attachments/8095750/RelativeZeitangabe.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)
![](../../../__attachments/8095750/screenshot.2.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)
Alternativ zur relativen Zeitdefinition kann eine Datumsvariable ausgewählt werden. Die Variable enthält den Datumswert als Zeichenkette im ISO 6801 Format enthalten: yyyy-MM-dd'T'HH:mm:ss. Dieses Format kann mittels der Skriptmethode DateUtils.convertISO(Date date)
aus einem Datumswert erzeugt werden.
Date date = DateUtils.parseDate("08.10.2014T13:45","dd.MM.yyyy'T'HH:mm") //DateUtils.NOW + 1
String dateISO = DateUtils.convertISO(date)
ProcessUtils.setVariable("date", dateISO)
Ereignisbasierte Verzweigung
Das Warten auf den E-Maileingang unter Berücksichtigung der eingestellten Parameter, kann dazu führen, dass der Prozess sehr lange nicht weitergeführt wird. Für diesen Fall sollten Sie sicherstellen, dass der Prozess in einem alternativen Zweig weiterlaufen und evtl. die Anfrage an diese Mail noch einmal stellen kann. Daher sollten Sie parallel zum Nachrichten-Ereignis eine zeitliches Zwischenereignis in das Modell einfügen.
![](../../../__attachments/8095750/BPM-20130521-1337.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)
Der gezeigte Prozess wartet maximal 5 Tage auf den Mail-Eingang und setzt dann den Prozess automatisch fort. Eine danach eingehende E-Mail wird nun nicht mehr diesem Prozess zugeordnet.
Aktuell werden für die Zeitangabe Kalenderzeiten berücksichtigt, es erfolgt also keine gesonderte Behandlung von Arbeitszeiten, Wochenenden oder Feiertage.
Warnung
Tritt in nachfolgenden Aktionen zum zeitlichen Zwischenereignis ein Fehler auf, so versucht die Prozessausführungen die Ausführung noch 2 Mal zu Wiederholen. Diese Einstellung ist durch die Bibliothek Activiti fest vorgegeben.
Angehängtes Zwischenereignis

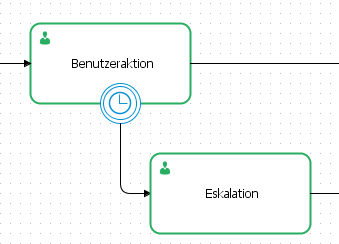

Das zeitliche Zwischenereignis kann per Drag and Drop an Benutzer-Aktionen oder Teilprozesse zur zeitlichen Eskalation angehängt werden.
![](../../../__attachments/8095750/BPM-20130521-1354.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)

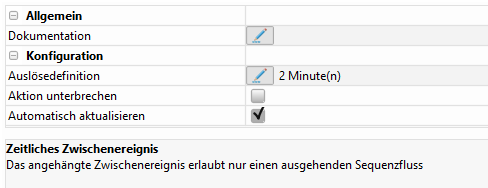

Sie können genau ein Ereignis anzuheften. Ob die Aktion dadurch abgebrochen wird oder die Aktionen parallel zur Benutzer-Aktion stattfinden, kann über die Option Aktion unterbrechen eingestellt werden.
![](../../../__attachments/8095750/BPM-20130521-1358.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)
Der nicht unterbrechende Zustand dieser Option wird im Modell durch gestrichelte Linien dargestellt.
![](../../../__attachments/8095750/BPM-20130521-1627.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)
Ausgehendes Nachrichten-Zwischenereignis
Über ein ausgehendes Zwischenereignis können Aktionen auf den Client ohne Benutzerinteraktion ausgeführt werden. Diese Aktionen werden nur ausgeführt, wenn der aktuelle Benutzer des Prozesses im Client auch angemeldet ist.
Aktuell werden drei Aktionstypen angeboten:
Aktualisieren: Lädt einen Datensatz (nur Hauptbereich) im Client neu, falls dieser dort geöffnet ist.
Öffnen: Öffnet einen Datensatz in einer neuen Ebene, z.B. für die manuelle Nachbearbeitung für die Angebotserstellung.
Aktivitätenabgleich: Die Entität ist fest auf "Aktivitäten" konfiguriert.
Die über den Primärschlüssel definierte Aktivität wird dann mit Outlook clientseitig abgeglichen, sofern sie für einen Abgleich in Frage kommt. Dieser Abgleich ist für den Windows Client notwendig.Skript ausführen: Führt ein Maskenskript im Client aus.
![](../../../__attachments/8095750/BPM_Suite_Ausgehendes_Zwischenereignis_Aktualisieren_141.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)

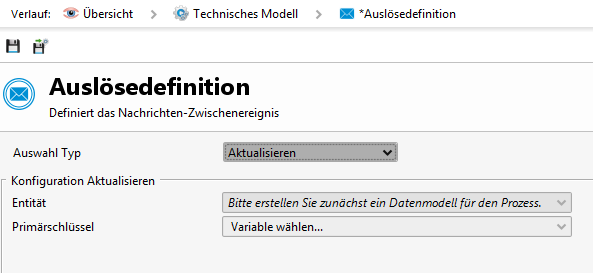

Für die ersten beiden Aktionstypen ist jeweils der Entitätsname aus dem Datenmodell auszuwählen und eine Variable, die den Primärschlüssel des Datensatzes enthält.
Aktionstyp Skript ausführen
Für den Aktionstyp Skript ausführen kann ein Maskenskript für den Client hinterlegt werden. Das Skript wird ohne Benutzerinteraktion auf dem Client ausgeführt.
Zur komfortablen Unterstützung wird Ihnen im Skript-Editor eine ausführliche Dokumentation über die Autovervollständigung angeboten (Tastenkombination UNBEKANNTER ANHANG+UNBEKANNTER ANHANG).
Webservice
Ein Prozess kann nicht nur Webservice aufrufen oder durch einen Webservice gestartet werden. Das eingehende Nachrichtenereignis erlaubt es nun, den Prozess über Webservices weiterzuführen.

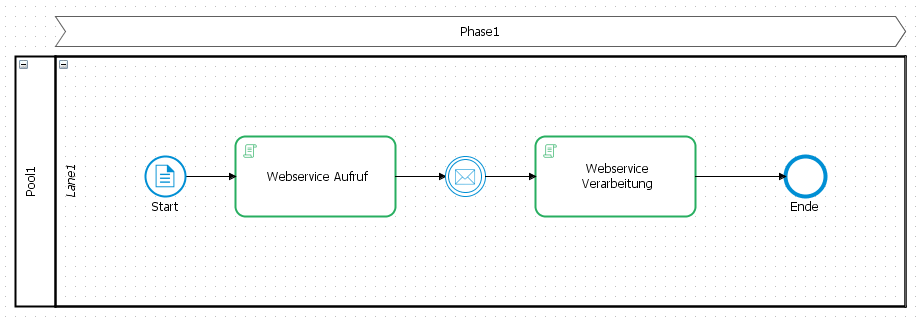

![](../../../__attachments/8095750/CRM_166_process.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)
Im Aufruf-Skript wird ein externer Webservice aufgerufen, um z.B. eine externe Berechnung durchzuführen. Die Berechnung kann aber erst nach einiger Zeit abgeschlossen werden, so dass ein Ergebnis nicht in der Webservice-Antwort zur Verfügung steht.
Webservice Aufruf
Map parameters = new HashMap();
parameters.put("parameter", true);
parameters.put("processInstanceID", ProcessUtils.getInstanceID());
IWebServiceResult result = WebServiceUtils.callWebService("EXT_SERVICE", null, parameters, "Aufruf"); // Das Ergebnis liegt hier noch nicht vor
Die aktuelle Instanz-ID wird dem externen Programm über einen Parameter mitgeteilt. Mit dieser Instanz-ID kann das externe Programm später das Ergebnis über einen separaten Webservice-Aufruf dem Prozess mitteilen und ihn dadurch weiterführen.
Theoretisch ist es denkbar das eigene System über den Web Service aufzurufen und eigene Prozess hierüber weiterzuführen. Dieser Ansatz ist aber kein gutes Prozess-Design und kann an der Änderung der Netzwerkumgebung zu Laufzeitfehlern bei der Ausführung führen.

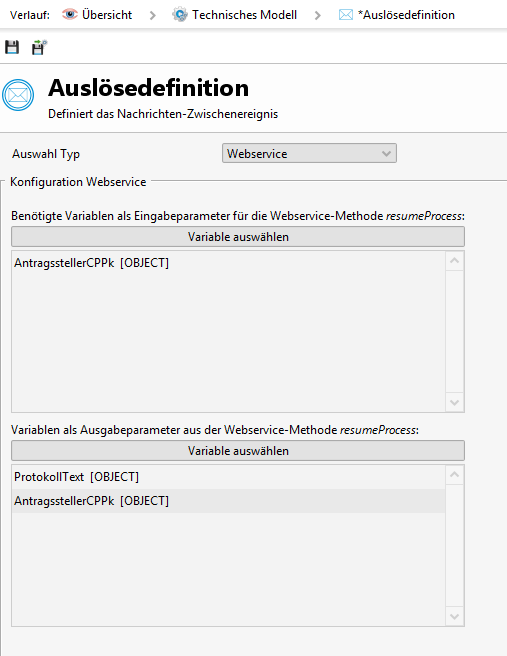

Im eingehenden Nachrichtenereignis wird der Typ Webservice und die benötigten Eingangsparameter definiert. Fehlt im Aufruf einer dieser Parameter, kann der Prozess nicht weitergeführt werden. Ebenso ist möglich Variablen des Prozesses als Ausgabeparameter im Webservice-Ergebnis zurück zu geben.
Der Webservice-Aufruf des externen Programms muss nun die Prozessinstanz-ID sowie die zwei in unserem Beispiel benötigten Eingangsparameter an das CRM übermitteln, damit der Prozess weitergeführt werden kann. Die Aufrufmethode resumeProcess
ist parallel zu startProcess
unter der URL http://[HOST]:[PORT]/soap/ProcessWebService?wsdl
aufrufbar. Das XML-Schema beschreibt die Aufrufstruktur.
SoapUI Aufruf - resumeProcess
<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/" xmlns:web="http://web.process.cursor.de/" xmlns:var="http://variable.process.common.jevi.cursor.de/">
<soapenv:Header/>
<soapenv:Body>
<web:resumeProcess>
<var:processWebExecutionParameter>
<ExecutionId>bfd47211-60dc-11e4-9a27-c86000771447</ExecutionId>
<Locale>de</Locale>
<Parameter>
<item><Name>WebParam1</Name><Value><DoubleValue>100000</DoubleValue></Value></item>
<item><Name>WebParam2</Name><Value><StringValue>RG12345</StringValue></Value></item>
</Parameter>
</var:processWebExecutionParameter>
</web:resumeProcess>
</soapenv:Body>
</soapenv:Envelope>
Der Prozess wird nun regulär weitergeführt und die Folgeschritte mit den übergebenen Parametern ausgeführt.
Webservice Verarbeitung
String WebParam3 = Erstelle Rechnung für " + WebParam2 + " mit Wert : " + WebParam1
ProcessUtils.setVariable("WebParam3", WebParam3)
ScriptUtils.info(WebParam3)
//Ausgabe => Erstelle Rechnung für RG123456 mit Wert : 100000
Das Ergebnis des Aufrufs sieht wie folgt aus:
Soap-Ergebnis
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
<soap:Body>
<ns3:resumeProcessResponse xmlns:ns3="http://web.process.cursor.de/" xmlns:ns2="http://variable.process.common.jevi.cursor.de/">
<ns2:processWebResult>
<InstanceId>bfeeb0f4-60dc-11e4-9a27-c86000771447</InstanceId>
<Status>ENDED</Status>
<ResultParameter>
<item><Name>WebParam2</Name><Value><StringValue><[CDATA[RG12345]]></StringValue></Value></item>
<item><Name>WebParam3</Name><Value><StringValue><[CDATA[Erstelle Rechnung für RG123456 mit Wert : 100000]]></StringValue></Value></item>
</ResultParameter>
</ns2:processWebResult>
</ns3:resumeProcessResponse>
</soap:Body>
</soap:Envelope>
Fehlt ein Aufrufparameter oder ist die angegebene ExecutionID ungültig, so bekommt der Webservice-Aufrufer eine Soap-Fehlermeldung.
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
<soap:Body>
<soap:Fault>
<faultcode>soap:Server</faultcode><faultstring>
de.cursor.jevi.common.process.ProcessException:
Could not resume 'bfd47211-60dc-11e4-9a27-c86000771447'.
Expects one webservice wait state entity.
</faultstring></soap:Fault>
</soap:Body>
</soap:Envelope>
