Zählerstand erfassen
Der Privatkunden-Prozess "Zählerstand erfassen" ermöglicht dem Anwender die Erfassung von Zählerständen zu Messeinrichtungen.
Auch können Zählerstandsmeldungen aus Drittsystemen (bspw. durch ein Portal) an EVI zur Weiterverarbeitung bereitgestellt werden.
Prozessstart
Die Bankverbindungsänderung zu einem Vertragskonto kann entweder über das Privatkunden-Prozesscockpit auf dem Infoboard-Desktop oder ausgehend von einem Geschäftspartner über die Aktionsbox gestartet werden.
Messeinrichtung wählen
Zunächst muss die Messeinrichtung, zu dem die Zählerstandserfassung erfolgen soll, identifiziert werden.
Beim Start aus dem Prozesscockpit öffnet sich eine Suche nach allen in System befindlichen Messeinrichtungen, welche die nachfolgenden Bedingungen erfüllen
Das Feld "Ausbaudatum" ist entweder leer oder das Datum liegt in der Zukunft
Die Messeinrichtung im Unterbereich mit folgenden Entitäten verknüpft sein:
Zählwerke
Die Entität Zählwerke wiederum muss im Feld "ZW-Art" mit dem Schlüssel "HT" gefüllt sein
Vorkommastellen ist nicht leer
Nachkommastellen ist nicht leer
Anlage
Eine Anlage mit dem Strukturtyp "MELO"
Die Anlage "MELO" wiederum muss eine Anlagenverknüpfung zu einer Anlage mit dem Strukturtyp "MALO" besitzen
Die verknüpfte Entität Anlage "MALO" muss im Unterbereich mit folgender Entität verknüpft sein:
Anlagenkonto
Das Feld "Geschäftspartner" auf dem Anlagenkonto muss gefüllt sein
Das Feld "Versorgungsstatus" auf der Entität Anlagenkonto muss mit den Status "AB, AU, IZ oder IU" gefüllt sein
Das Anlagenkonto muss im Feld "Vertragskonto" mit dem passenden Vertragskonto zum Geschäftspartner verknüpft sein
Erfolgt der Start über die Aktionsbox des Geschäftspartners, entfällt die Suche. Es werden alle Messeinrichtungen zu Anlagen des Geschäftspartners, die den zuvor benannten Kriterien entsprechen, zur Auswahl angeboten. Verfügt der Geschäftspartner über genau eine Messeinrichtung, wird die Auswahl übersprungen.
Es muss mindestens eine Messeinrichtung ausgewählt werden.
Zählerstand erfassen
Nach der Auswahl der entsprechenden kann die Eingabe der Zählerstände erfolgen. Pro Zählwerk wird - sofern in EVI vorhanden - der letzte Zählerstand angezeigt.
Die Zählerstände werden meist über eine Schnittstelle aus dem ERP System an EVI übermittelt und dienen der informatorischen Anzeige. Der letzte Zählerstand wird aus der Tabelle Zählerstände (C12METERREAD) gelesen.
Nach Eingabe des aktuellen Zählerstandes wird der Verbrauch ermittelt.
HT-Zählwerk
Das Zählwerk HT wird automatisch eingetragen, wenn es eindeutig an der Messeinrichtung vorhanden ist
Bei Vorhandensein mehrerer Zählwerke der Zählwerksart HT kann über das Nachschlagefeld das gewünschte Zählwerk ausgewählt werden
Die Eingabe des Zählerstandes erfolgt gemäß den Vorgaben aus dem Zählwerk (Vorkommastellen, Nachkommastellen)
Die Einheit des Zählerstandes wird ebenfalls aus dem Zählwerk vorgegeben
NT-Zählwerk
Sofern vorhanden kann auch ein Zählerstand zu einem NT-Zählwerk der Messeinrichtung erfasst werden. Wenn kein NT-Zählwerk vorhanden ist, werden die entsprechenden Felder ausgeblendet
Das Zählwerk NT wird automatisch eingetragen, wenn es eindeutig an der Messeinrichtung vorhanden ist
Bei Vorhandensein mehrerer Zählwerke der Zählwerksart NT kann über das Nachschlagefeld das gewünschte Zählwerk ausgewählt werden
Die Einheit des Zählerstandes wird ebenfalls aus dem Zählwerk vorgegeben
Bei Vorhandensein mehrerer Zählwerke der Zählwerksart NT kann über das Nachschlagefeld das gewünschte Zählwerk ausgewählt werden
![](../../../__attachments/164629146/image2021-8-30_7-42-32.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)

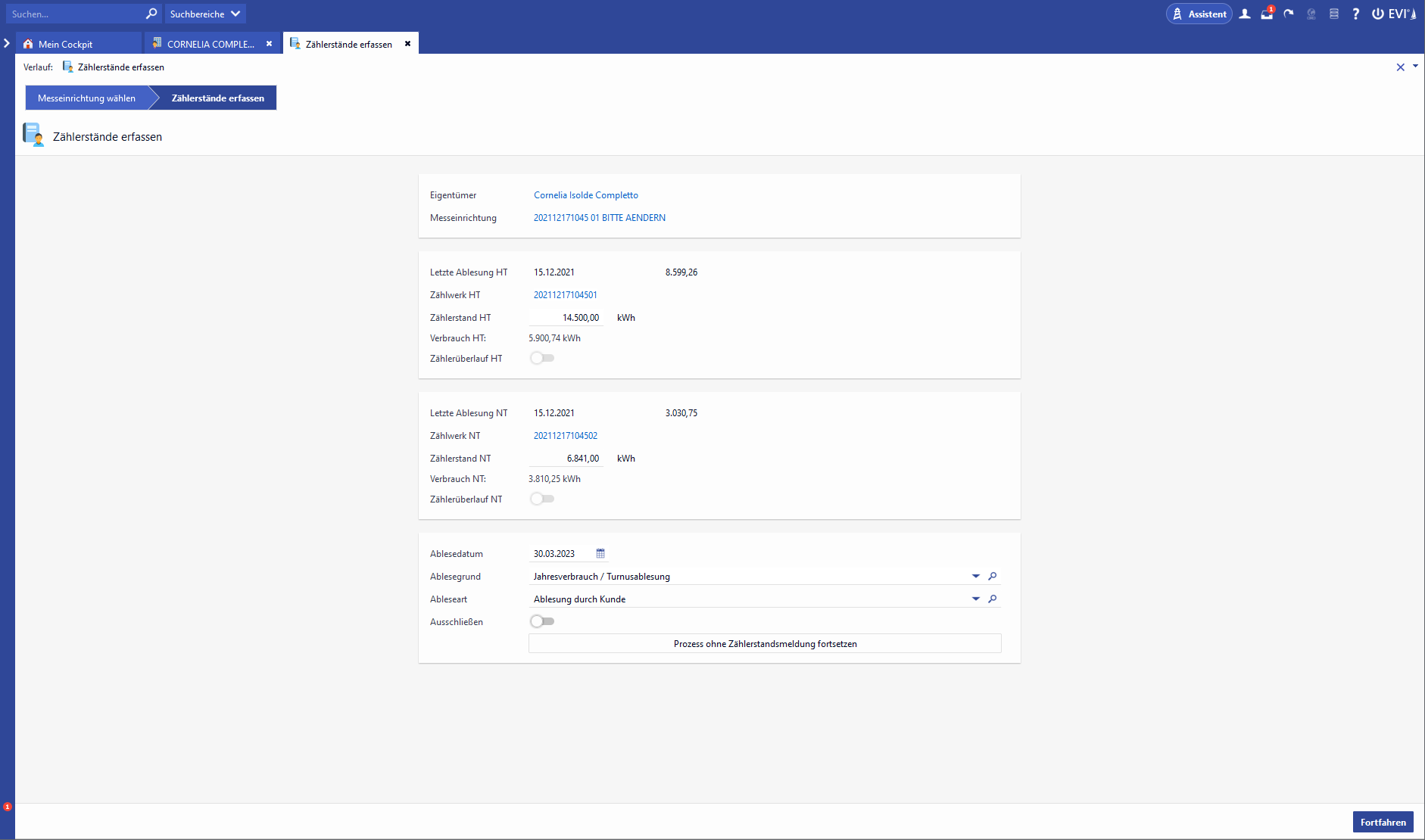

Erfassung von Zählerständen für eine Messeinrichtung
Ablesedatum
Das Ablesedatum wird mit dem Systemdatum vorbelegt. Das Ablesedatum kann aber auch in der Vergangenheit liegen und entsprechend angepasst werden. Wie weit das Datum in der Vergangenheit liegen darf, ist abhängig der Konfiguration in der globalen Variable C12SLPLateRegistrationPeriod. Der Standardwert beträgt 7 Tage.
Ablesegrund/Ableseart
Die Felder "Ablesegrund" und "Ableseart" sind Nachschlagefelder, mit denen der jeweilige Ablesegrund bzw. die Ableseart ausgewählt werden kann.
Zählerüberlauf
Das Feld "Zählerüberlauf" wird automatisch vom System markiert, wenn bei Eingabe des Zählerstandes ein Zählerüberlauf registriert und vom Anwender als korrekt bestätigt wird.
Ausschluss von Messeinrichtung
Das Feld "Ausschließen" ermöglicht dem Anwender einen Zählerstand einer bestimmten Messeinrichtung bei der Erfassung der Zählerstände mehrerer Messeinrichtungen nicht mitzupflegen.
Mehrere Messeinrichtungen
Wurden im Selektionsschritt mehrere Messeinrichtungen ausgewählt, können diese über den Paginator, der am Maskenanfang angezeigt wird, erreicht werden.
![](../../../__attachments/164629146/image2023-8-15_13-15-40.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)

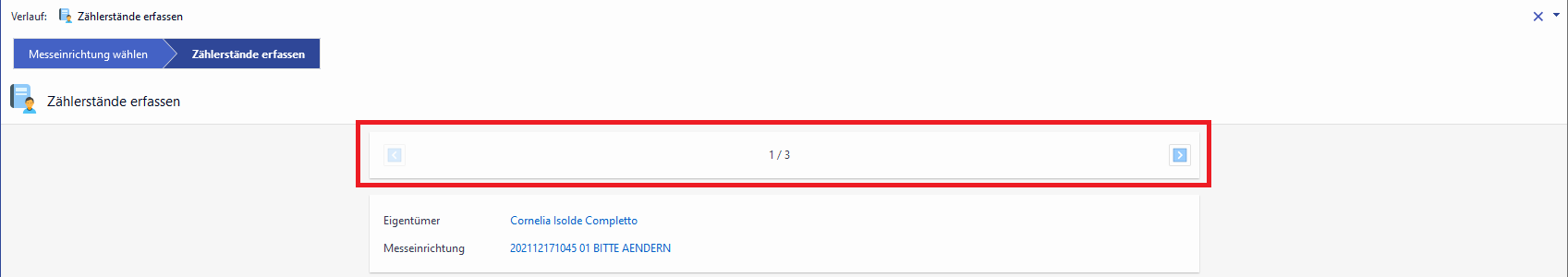

Erfassung von Zählerständen für mehrere Messeinrichtungen
Plausibilitätsprüfungen
Im Prozess Zählerstand erfassen erfolgt eine Plausibilitätsprüfung der Daten. Dies kann an mehreren Stellen geschehen. Teilweise wird die Plausibilitätsprüfung bereits bei der Eingabe der Daten ausgeführt oder beim Wechseln der Messeinrichtung über den "Pageinator".
Spätestens nach Beenden des Prozesses über den Fortsetzen-Schalter läuft im Hintergrund eine Plausibilitätsprüfung der Daten ab. Die Plausibilisierung betrifft die Felder "Zählerstand" und "Ablesedatum".
Zählerüberlauf
Wenn der eingegebene Zählerstand niedriger ist, als der letzte Zählerstand, erscheint folgende Hinweismeldung
![](../../../__attachments/164629146/image2021-8-30_7-43-29.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)
Mit Bestätigung der Hinweismeldung durch Nein gelangt man zurück zur Eingabe und kann eventuelle Fehleingabe korrigieren.
Mit Bestätigung der Hinweismeldung durch Ja wird der Prozess "Zählerstand erfassen" beendet, bzw. abgeschlossen.
Abweichender Stelligkeit des Zählerstandes
Die Entität "Zählwerk" gibt die mögliche Stelligkeit eines Zählerstandes vor. Wenn die Anzahl der Vor- und/oder Nachkommastellen bei der Eingabe des Zählerstandes nicht eingehalten wird, erscheint eine Hinweismeldung.
Ablesedatum

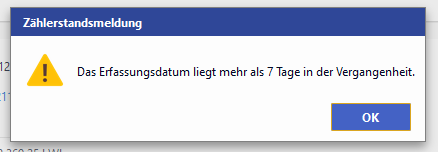

Wenn das eingegebene Ablesedatum mehr als 7 Tage in der Vergangenheit liegt, erscheint folgende Hinweismeldung
![](../../../__attachments/164629146/image2021-7-5_13-44-34.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)
Das Erfassungsdatum ist entsprechend zu korrigieren. Die Angabe eines zukünftigen Ablesedatums wird unterbunden.
Prozessende
Wenn der Prozess aus der Aktionsbox am Geschäftspartner gestartet wurde, öffnet sich die Geschäftspartner-Maske wieder. Wenn der Prozess aus dem Privatkunden-Prozesscockpit gestartet wurde, schießt sich nach Beenden des Prozesses das Fenster und man landet wieder auf dem Cockpit.

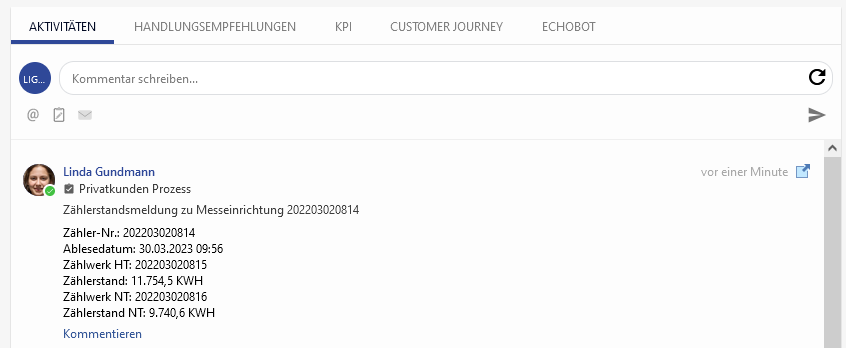

Durch den Prozess wird schließlich eine Aktivität "Zählerstandsmeldung zu Messeinrichtung <Zählernummer> am Geschäftspartner erstellt.
![](../../../__attachments/164629146/image2021-7-5_13-55-20.png?inst-v=01ce9f95-f40d-424e-a7da-0f3a4bad5824)
Außerdem ist die Aktivität an der involvierten Messeinrichtung (MeasuringDevice) verknüpft.
Event
Durch die Datenänderung wird ein Event erzeugt, dass die Weiterverarbeitung durch angebundene Drittsysteme ermöglicht. Der zugehörige Transaktionsdatensatz in der Tabelle Zählerstandsmeldung kann über den Aktionsboxeintrag "Datensatz öffnen" eingesehen werden.
Entität | C12READING |
---|---|
Primärschlüssel | Primärschlüssel zu C12READING |
Mitarbeiter | User der den Prozess durchgeführt hat |
Eventname | SLP_CREATE_METERREADING |
Transaktionstabelle
Für jede durchgeführte Zählerstandsmeldung entsteht pro Messeinrichtung ein Eintrag in der Transaktionstabelle Zählerstandsmeldung (C12READING).
Neben der Information zur Messeinrichtung werden hier der Ablesegrund, die Ableseart sowie das Ablesedatum festgehalten. Der eigentliche Zählerstand, die Einheit des Zählerstandes sowie das Kennzeichen, ob es sich um einen Zählerüberlauf handelt, wird pro Zählwerk festgehalten.
