Typ
2026.2 V2-Kachel
|
Desktop-Kachel |
|
|---|---|
|
Entitäts-Kachel |
|
|
Plainkey |
C12InstallationOverview |
Die Kachel Anlagenübersicht steht auf der Entität Projekte zur Verfügung.
Beschreibung

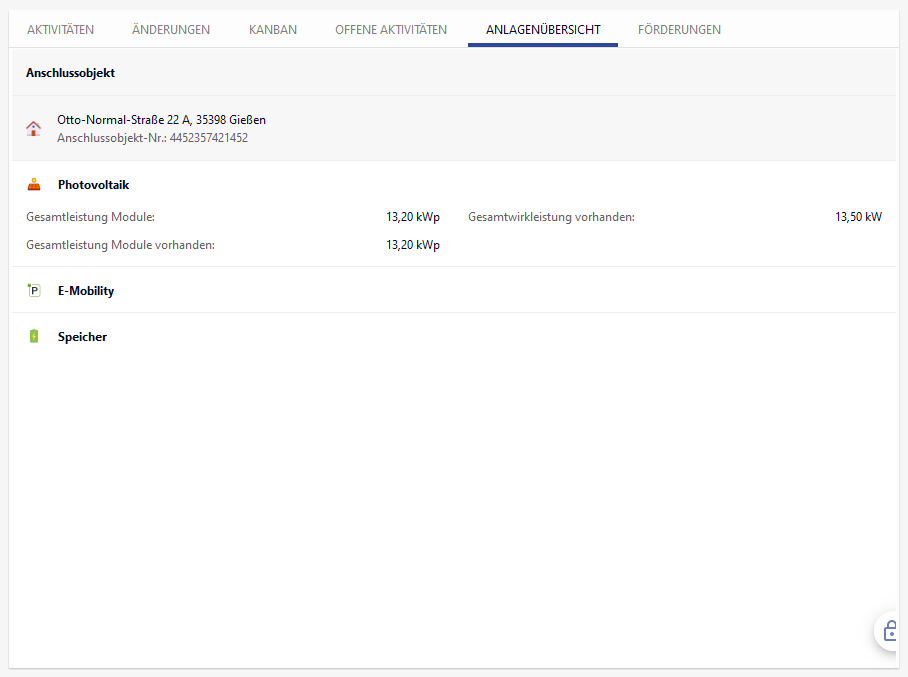

Die Kachel "Anlagenübersicht" zeigt die technischen Anlageninformationen, die mit einem Projekt verknüpft sind, geordnet an.
Dem Projekt zugeordnete Anschlussobjekte werden dargestellt. Ein Anschlussobjekt kann per Klick auf den Eintrag in der Detailansicht geöffnet werden.
Es werden folgende Informationen zu einem Anschlussobjekt dargestellt
-
Anschlussobjekt-Nummer (ReferenceNumber.Location)
-
Postleitzahl (ZIP.Location)
-
Ort (City.Location)
-
Straße (Street.Location)
-
Hausnummer (StreetNumber.Location)
-
Hausnummer-Zusatz (StreetNumberAddition.Location)
-
Anschlussgröße: ConnectionTypeKey.Supply ("Anschlussart") 2026.1
-
Leistung am Anschluss: TotalPower.Supply ("Gesamtleistung") 2026.1
Dem Projekt zugeordnete Anlagen werden ebenfalls dargestellt. Auch sie lassen sich per Klick auf das Sparten-Icon in der Detailansicht öffnen. Existieren mehrere Anlagen zu derselben Sparte, werden diese anhand der Sparte gruppiert.
2026.1 Zudem werden folgende Hinweise angezeigt:
-
Mitversorgung:
wenn das Anschlussobjekt mit einem Anschluss verknüpft ist. Per Klick auf
-
Lastmanagement:
sonst.

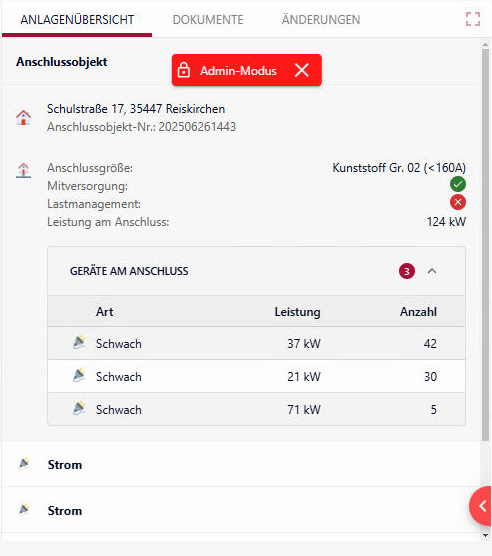

Unterhalb der Anschlussobjektinformationen werden Geräte aus der Entität "Energieverbraucher" angezeigt, die mit dem Anschluss verknüpft sind. Für jedes Gerät bzw. jede Geräteart wird das Entitätsicon der Entität "Energieverbraucher" sowie die folgenden Felder angezeigt:
-
Geräteart (ConsumerTypeKey.EnergyConsumer)
-
Leistung (DevicePower.EnergyConsumer)
-
Anzahl (DeviceCount.EnergyConsumer)

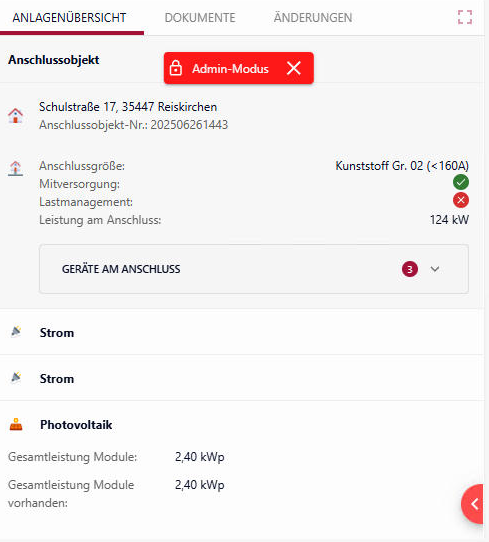

Zu den Anlagen mit der jeweiligen Sparte werden folgende Informationen angezeigt, sofern sie auf der zugehörigen Anlage gepflegt sind:
Photovoltaik
|
Gesamtleistung Module |
C12PVPower.Installation |
|
Gesamtleistung Module vorhanden |
C12ModulePowEx.Installation |
Wechselrichter
|
Gesamtwirkleistung |
C12TotalPower.Installation |
|
Gesamtwirkleistung vorhanden |
C12EffectPowEx.Installation |
|
Gesamtscheinleistung |
C12TotalAppPow.Installation |
|
Gesamtscheinleistung vorhanden |
C12ApparePowEx.Installation |
Speicher
|
Gesamtspeicherkapazität |
C12StorCapacTtl.Installation |
|
Gesamtwirkleistung |
C12TotalPower.Installation |
Konfiguration
In der Kachel ist keine Konfiguration notwendig. Die Sparten werden dynamisch aus dem Schlüsselbereich Produktart (S_PRDART) ermittelt.
-
Zur Ermittlung der Anlagen wird die Suche "C12EDL_IB_Project_InstallationOverview" verwendet.
-
Um die zusätzlichen Informationen zu der jeweiligen Anlage in der Kachel einsehen zu können, müssen die Anlagendetails gepflegt sein.
